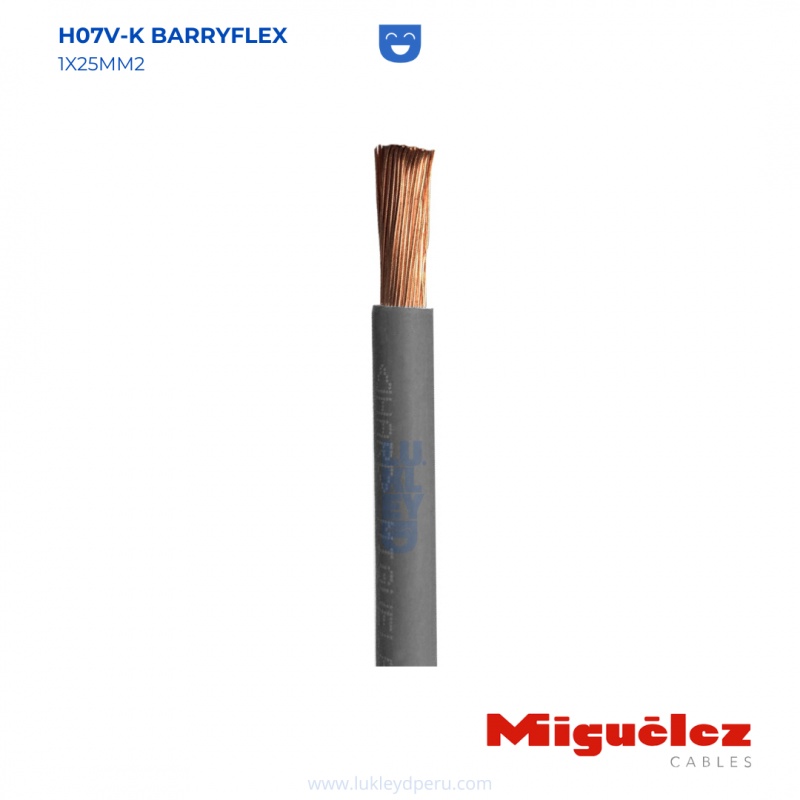

CABLE BARRYFLEX H07V-K 1X25MM2 MIGUELEZ

Presentacion: MT (Metro)

Cantidad / Stock: 0

Cantidad

PREFIERO CONSULTAR POR

1. CARACTERÍSTICAS TÉCNICAS.

1.1. Designación técnica.

H07V-K

1.2. Tensión nominal.

450 / 750 V

1.3. Temperatura máxima de servicio

 En servicio permanente 70ºC

 En cortocircuito 160ºC

1.4. Tensión de ensayo.

En corriente alterna 2,5 kV

1.5. Comportamiento frente al fuego. Normativa

• No propagador de la llama: UNE-EN 60332-1-21; IEC 60332-1-2.

2. DESCRIPCIÓN CONSTRUCTIVA.

2.1. Construcción.

Construido según la norma UNE EN 50525-2-312 / EN 50525-2-31 / IEC 60227-3.

• Conductor.

Conductor de cobre electrolítico, recocido, flexible de clase 5 según UNE EN 602283 / IEC 60228

• Aislamiento.

Aislamiento de PVC tipo TI1 según norma UNE EN 50363-3.

3. APLICACIONES.

3.1. Tipo de instalación.

Fija.

3.2. Guía de utilización.

Ideal para el cableado de instalaciones fijas interiores o receptoras en edificios (oficinas, locales, viviendas, cableado interno, circuitos señalización, etc.).

“Instalación en conductos, situados sobre superficies o empotrados, o en sistemas cerrados análogos. Adecuados para montaje fijo protegido en, o sobre luminarias y a paramenta de mando y control, para tensiones hasta 1.000 V en corriente alterna (o hasta 750 V en corriente continua) con respecto a tierra” UNE 211764

3.3. Métodos adecuados de instalación.

En tubos, canaletas cerradas y tubulares. En cableado interno de equipos y mecanismos eléctricos en zonas de temperatura normal. La temperatura máxima del conductor a la que un cable en particular puede trabajar depende de la temperatura límite de los otros cables y accesorios que estén en contacto con él.

3.4. Instrucciones técnicas – REBT

El REBT5 prescribe el uso de estos cables en las siguientes ITC6:

 ITC-BT 09: Instalaciones de alumbrado exterior. 3.5 puestas a tierra.

 ITC-BT 20: Instalaciones interiores o receptoras.

 ITC-BT 26: Instalaciones interiores de viviendas.

 ITC-BT 27: Locales que tienen bañera o ducha.

 ITC-BT 30: Instalaciones en locales de características especiales.

 ITC-BT 41: Instalaciones en caravanas y parques de caravanas.

5. COLORES

La identificación de los conductores se realiza según las normas UNE EN 50525-1 / IEC 60227-1

(negro, marrón, gris, azul, amarillo-verde, rojo, blanco, naranja, rosa, turquesa, violeta)
